ZAPは、船舶の外板(アウターハル)、バラストタンクを始め熱交換器などの機械装置やアース棒等に使用される、海水･汽水・淡水･地中用と用途が多岐に亘る亜鉛合金陽極材です。

※ZAPは三井金属鉱業株式会社の登録商標または商標です

製品構成

当製品は、高純度の亜鉛地金(純度99.995%以上)を使用し、鋳造した亜鉛合金陽極で、主な形状には板状、円柱状(丸棒)があり、サイズも50種類以上と豊富な品揃えを備えています。

高純度の亜鉛地金(純度99.995%以上)を使用した亜鉛合金陽極で、陽極効率が極めて高い。
優れた均一溶解性を有し、防食に必要な有効電位差が長期に渡って維持でき、発生電流が安定しています。また溶解面は凹凸が無くスムーズで、船舶の燃費悪化や漁船での漁網の破損を抑制できます。
亜鉛合金陽極は、他の陽極に比べ腐食生成物が極めて少なく、海水循環式ポンプ等に使用しても目詰まりが起こり難いです。
自己腐食が少なく、その95％以上が有効な防食電流として利用でき、卓越した防食効果が得られます。
電流密度の変化に対する陽極効率の変動が小さく、低電流密度においても高い効率を示します。
ZAP-Cは高温水中でも安定した陽極電位を維持します。
塗料や他の被覆材と併用しても、これら被膜を剥離させるなど損傷を与えることがありません。
発生電流を自動的に調節する優れた能力があります。
取り付け時落下しても火花を発生せず、タンカーなど火花を嫌う箇所に用いても安全です。

船舶(漁船)の外板

船舶(タンカー)の外板

船舶の外板(スクリュー近辺)

船舶(タンカー)のバラストタンク

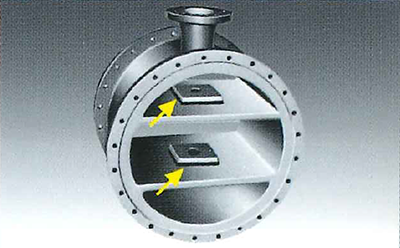

熱交換機の水室

タイプ	記号	記号	質量（kg）	主な用途	形状
タイプ	記号	厚さ×幅×長さ	質量（kg）	主な用途	形状
B	B-1	20 ×70× 150	1.2	船舶外板、海水中や水中の鋼構造物、コンデンサー、熱交換器水室
	B-1/2	20 ×70× 75	0.58
	B-1A	17.5 ×70× 150	1.04
	B-2	25 ×70× 150	1.46
	B-2T	30 ×70× 150	1.8
	B-3	20 ×100× 200	2.5
	B-3A	19 ×100× 200	2.3
	B-3A(S)	15 ×100× 200	1.9
	B-4	30 ×100× 200	3.6
	B-4(50)	50 ×100× 200	5.4
	B-4/2	30 ×100× 100	1.82
	B-4/2(50)	50 ×100× 100	2.6
	B-6	20 ×150× 300	5.9
	B-8	25 ×150× 300	7.3
	B-9	30 ×150× 300	8.3
	B-9(50)	50 ×150× 300	13.6
	B-9/2	30 ×150× 150	4.0
	B-9/2(50)	50 ×150× 150	6.6
N	N-1	20 × 70 × 150	1.32	一般用
	N-6	20 × 150 × 300	6.1
	N-8	25 × 150 × 300	7.7
S	S-1	20 × 70 × 150	1.48	船舶用、海水中や水中の構造物
	S-2	25 × 70 × 150	1.85
	S-3	20 × 100 × 200	3.0
	S-4	30 × 100 × 200	4.2
	S-6	20 × 150 × 300	6.5
	S-8	25 × 150 × 300	8.0
	S-9	30 × 150 × 300	9.5
	S-18(A)	50 × 75 × 800	18.2
R	R-8	35 × 35 × 1000	7.5	バラストタンク、海水中構造物、地中施設
	R-16	50 × 50 × 1000	15.5
	R-18	75 × 75 × 500	17.6

タイプ	記号	記号	質量（kg）	主な用途	形状
タイプ	記号	厚さ×幅×長さ	質量（kg）	主な用途	形状
E	E-1	φ100 × 25	1.2	蒸発缶
E	E-3	φ100 × 50	2.4	蒸発缶
M	M-20	φ20 ×300	0.7	船舶内燃機、熱交換器水室、その他特殊構造物用
	M-25	φ25 ×300	1.0
	M-30	φ30 ×300	1.5
	M-30L	φ30 ×320	1.6
	M-35	φ35 ×300	2.1
	M-40	φ40 ×300	2.6
	M-45	φ45 ×300	3.5
	M-50	φ50 ×300	4.2
	M-55	φ55 ×300	5.1
	M-60	φ60 ×300	6.1
	M-60L	φ60 ×320	6.5
	M-65	φ65 ×300	7.1
	M-70	φ70 ×300	8.2
	M-75	φ75 ×300	9.4
	M-80	φ80 ×300	10.7
	M-90	φ90 ×300	13.6
	M-100	φ100 ×300	16.8

※納期は、サイズ、量等により長期(２ヶ月程度)に渡る場合もありますので、必ず営業まで問い合わせをお願いします。

図に示すように被防食体にM12、M16のボルトを溶接し、ZAPをナットで十分締付け、隙間をビニールパテやアスファルトなどの絶縁性のパテで充填する。この時ボルト、ナットには亜鉛めっきを施したものを使用する。
ZAP取り付け時、最も重要なことはZAPと被防食体との電気的接続を確実にすることである。このため錆びたボルト、ナットを使用したり締付面に異物を挟み込まぬよう注意して確実に締め付ける必要がある。
ZAP表面は、常に清浄な金属面が露出した状態で取り付けられることが必須で、これに塗装したり油を付着させたりすることは禁物である。
