附加ZAP防鏽蝕材料

背景画像

ZAP是用途廣泛的鋅合金陽極材料，可使用於船舶外板(外船殼)、壓載艙、熱交換器等的機械裝置或接地棒。能適用於海水、半鹹水、淡水、地下等環境。

※ZAP為三井金屬礦業株式會社的登錄商標及商標。

產品構成
特徵
應用實例
規格
施工技巧

產品目錄下載

產品構成

本產品是採用高純度鋅金屬（純度99.995%以上）鑄造而成的鋅合金陽極，主要形狀有板狀和圓柱形（圓棒），尺寸更多達50多種以上，提供多樣化的選擇。

亜鉛画像

產品特徵

1．以50多年的實績印證鋅合金陽極產品具有高性能及高信賴性。

鋅合金陽極採用高純度鋅金屬（純度99.995%以上），具有極高的陽極效率。
它具有優異的均勻溶解度，能長期保持防腐蝕所需的有效電位差，並產生穩定的電流。此外，溶解表面光滑，沒有凹凸不平，可以抑制船舶燃油消耗的惡化和漁船漁網的損壞。
與其他陽極相比，鋅合金陽極的腐蝕產物極少，即使用於海水循環幫浦也不易發生堵塞。
自腐蝕低，95%以上可作為有效防腐電流，具有卓越的防腐效果。
相對於電流密度的變化，陽極效率波動較小，即使在低電流密度下也可展現出高效率。
即使在高溫水中，ZAP-C 也能保持穩定的陽極電位。
即使與油漆或其他塗層材料一起使用，也不會造成這些塗層剝落等的損壞。
對於產生的電流具有優秀的自動調節能力。
即使在安裝過程中掉落也不會產生火花，因此可以安全地使用於罐車和其他不允許產生火花的地方。

2．易於施工安裝。

安裝方式有螺栓固定和焊接固定，安裝方便且牢固。

應用實例

船舶(漁船)外船板Img

船舶(漁船)外船板

船舶(油輪)外船板Img

船舶(油輪)外船板

船舶外船板(螺旋附近)Img

船舶外船板(螺旋附近)

船舶外船板(螺旋附近)Img

船舶外船板(螺旋附近)

船舶(油輪)壓載艙Img

船舶(油輪)壓載艙

熱交換器水室Img

熱交換器水室

規格

1.標準品。

化學成分

標準品ZAP-A（EL）的成分是在純鋅中添加了鋁作為合金元素。
純鋅成分的ZAP-C可採下訂單後生產供給。

形狀・尺寸

1-1)板狀・棒狀

種類	記號	記號	質量（kg）	主要用途	形狀
種類	記號	厚度寬度長度	質量（kg）	主要用途	形狀
B	B-1	20 ×70× 150	1.2	用於船舶外殼、海水和水下鋼結構、冷凝器、熱交換器水室
	B-1/2	20 ×70× 75	0.58
	B-1A	17.5 ×70× 150	1.04
	B-2	25 ×70× 150	1.46
	B-2T	30 ×70× 150	1.8
	B-3	20 ×100× 200	2.5
	B-3A	19 ×100× 200	2.3
	B-3A(S)	15 ×100× 200	1.9
	B-4	30 ×100× 200	3.6
	B-4(50)	50 ×100× 200	5.4
	B-4/2	30 ×100× 100	1.82
	B-4/2(50)	50 ×100× 100	2.6
	B-6	20 ×150× 300	5.9
	B-8	25 ×150× 300	7.3
	B-9	30 ×150× 300	8.3
	B-9(50)	50 ×150× 300	13.6
	B-9/2	30 ×150× 150	4.0
	B-9/2(50)	50 ×150× 150	6.6
N	N-1	20 × 70 × 150	1.32	一般使用
	N-6	20 × 150 × 300	6.1
	N-8	25 × 150 × 300	7.7
S	S-1	20 × 70 × 150	1.48	用於船舶用、海水和水下結構
	S-2	25 × 70 × 150	1.85
	S-3	20 × 100 × 200	3.0
	S-4	30 × 100 × 200	4.2
	S-6	20 × 150 × 300	6.5
	S-8	25 × 150 × 300	8.0
	S-9	30 × 150 × 300	9.5
	S-18(A)	50 × 75 × 800	18.2
R	R-8	35 × 35 × 1000	7.5	用於壓載艙、水下結構、地下設施
	R-16	50 × 50 × 1000	15.5
	R-18	75 × 75 × 500	17.6

1-2)圓柱狀

種類	記號	記號	質量（kg）	主要用途	形狀
種類	記號	厚度寬度長度	質量（kg）	主要用途	形狀
E	E-1	φ100 × 25	1.2	用於蒸發器
E	E-3	φ100 × 50	2.4	用於蒸發器
M	M-20	φ20 ×300	0.7	用於船舶內燃機、熱交換器水室及其他特殊結構
	M-25	φ25 ×300	1.0
	M-30	φ30 ×300	1.5
	M-30L	φ30 ×320	1.6
	M-35	φ35 ×300	2.1
	M-40	φ40 ×300	2.6
	M-45	φ45 ×300	3.5
	M-50	φ50 ×300	4.2
	M-55	φ55 ×300	5.1
	M-60	φ60 ×300	6.1
	M-60L	φ60 ×320	6.5
	M-65	φ65 ×300	7.1
	M-70	φ70 ×300	8.2
	M-75	φ75 ×300	9.4
	M-80	φ80 ×300	10.7
	M-90	φ90 ×300	13.6
	M-100	φ100 ×300	16.8

2.接單後生產供給

可滿足各種訂製產品的要求，例如環狀或附插頭等需求（見下圖）。
純鋅成分的ZAP-C可採下訂單後生產供給。

※根據尺寸、數量等，交貨可能需要較長時間（約2個月），因此請務必聯繫銷售部門確認。

受注生産品

受注生産品

受注生産品

施工技巧

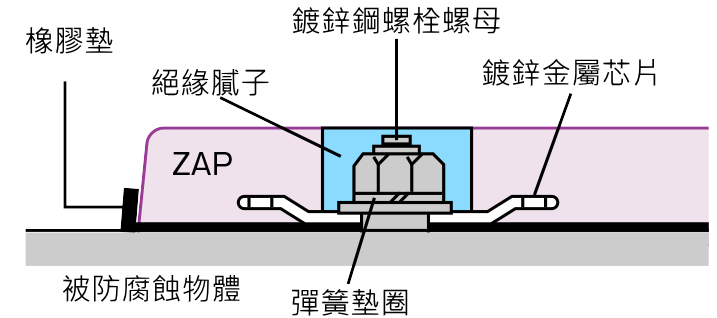

1)B型

如圖所示，將M12和M16螺栓焊接到被防腐蝕物體上，用螺母將ZAP完全擰緊，間隙用乙烯基膩子或瀝青等絕緣膩子填充。此時使用的是鍍鋅的螺栓和螺母。
安裝ZAP時，最重要的是確保ZAP與被防腐蝕物體之間的電氣連接。為此，必須注意不可使用生鏽的螺栓、螺母，且拴緊面上不要夾入異物，並牢固地拴上。
安裝 ZAP時，其表面必須始終保持乾淨的金屬表面暴露，並且嚴禁塗漆或沾附油脂。

施工要領図

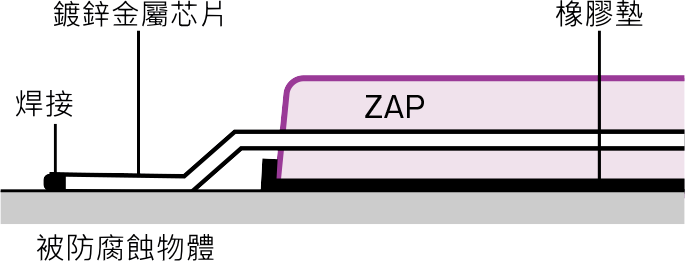

2)S型

如圖示，將ZAP金屬芯片裸露部分焊接到被防腐蝕物體上。
安裝完畢後，對金屬芯外露部分的表面進行塗漆。
安裝 ZAP時，其表面必須始終保持乾淨的金屬表面暴露，並且嚴禁塗漆或沾附油脂。

施工要領図
